Projekty

V této sekci stránek naleznete zadání pro vzorové projekty (úkoly), na kterých si ověříte své získané znalosti a dovednosti pro tvorbu návrhu plošných spojů pomocí softwaru Eagle Light.

Následující knihovnu *.lbr nejdříve extrahujte a pak vložte do C:\Program Files\EAGLE-6.5.0\lbr\vlastni knihovny\ nebo C:\Program Files (x86)\EAGLE-6.5.0\lbr\vlastni knihovny\, složku vlastni knihovny musíte samozřejmě nejdříve vytvořit.

• vzorove_projekty_knihovna.zip - Upravena knihovna součástek pro tvorbu vzorových projektů.

P06 - Obvod imitující zvuk policejní sirény (2 × IO 555)

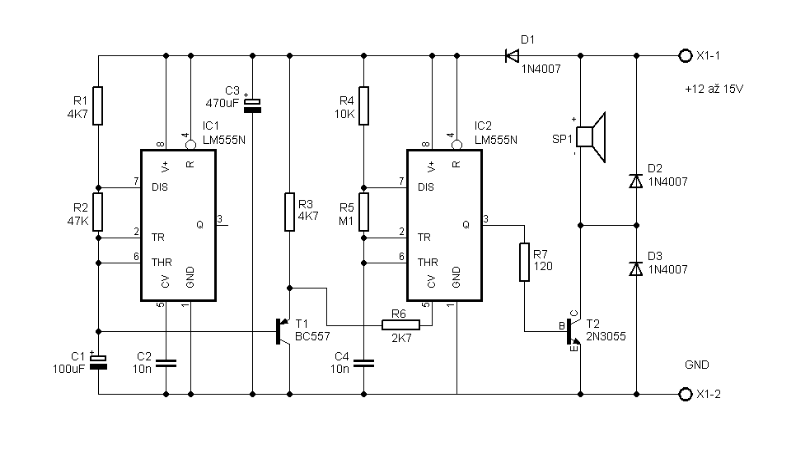

U tohoto zapojení pracuje IO1 jako nízkofrekvenční oscilátor s frekvencí jednoho pracovního cyklu přibližně šesti sekund. Tímto signálem je buzen emitorový sledovač s tranzistorem T1 a ten přes rezistor R6 ze svého emitoru kmitočtově moduluje vlastní generátor signálu. Po připojení na zdroj napětí (12 – 15V) se frekvence výstupního signálu zvyšuje a po několika sekundách (3s) zase snižuje. Tento stav se až do doby odpojení napájecího napětí neustále opakuje...

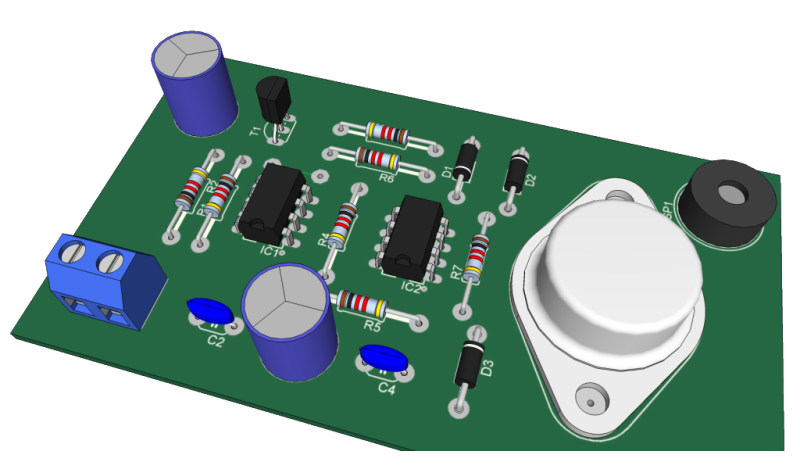

Dané schéma překreslete v editoru schématu programu Eagle. Z knihovny vyberte součástky dle seznamu a vytvořte návrh plošného spoje. Vytvořený projekty podle zadání a dodržení veškerých zásad odevzdejte svému vyučujicímu.
