Projekty

V této sekci stránek naleznete zadání pro vzorové projekty (úkoly), na kterých si ověříte své získané znalosti a dovednosti pro tvorbu návrhu plošných spojů pomocí softwaru Eagle Light.

Následující knihovnu *.lbr nejdříve extrahujte a pak vložte do C:\Program Files\EAGLE-6.5.0\lbr\vlastni knihovny\ nebo C:\Program Files (x86)\EAGLE-6.5.0\lbr\vlastni knihovny\, složku vlastni knihovny musíte samozřejmě nejdříve vytvořit.

• vzorove_projekty_knihovna.zip - Upravena knihovna součástek pro tvorbu vzorových projektů.

P05 - Metronom s nastavitelnou výstupní úrovní

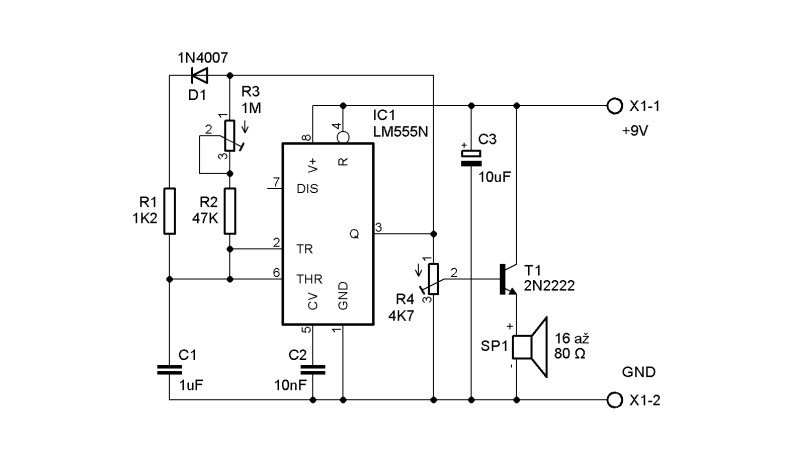

Obvod je upravenou verzí klasického zapojení IO 555 jako multivibrátoru. Hlavní časovací článek je řízený výstupním napětím integrovaného obvodu. Jestliže má signál na výstupu (3) úroveň H, začne se rychle nabíjet kondenzátor C1 přes R1 a D1. Vznikne kratičký impuls (ms), po kterém vznikne na výstupu úroveň L. C1 se přes rezistor R2 a trimr R3 vybíjí. Výstupní signál je veden přes R4 a T1 na reproduktor...

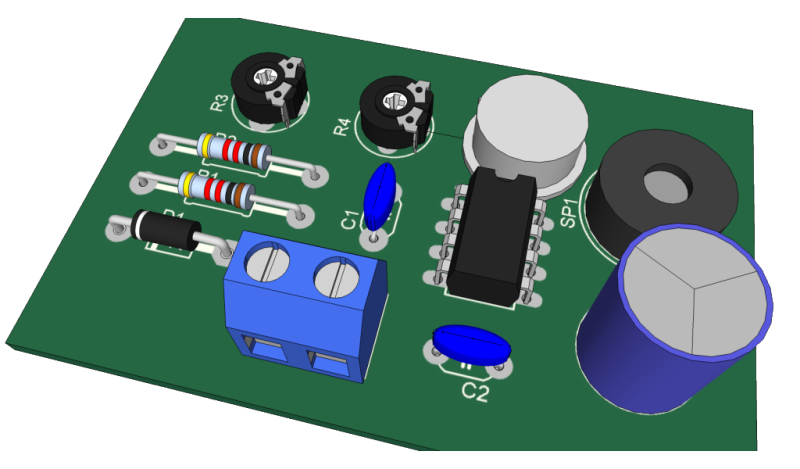

Dané schéma překreslete v editoru schématu programu Eagle. Z knihovny vyberte součástky dle seznamu a vytvořte návrh plošného spoje. Vytvořený projekty podle zadání a dodržení veškerých zásad odevzdejte svému vyučujicímu.
