Projekty

V této sekci stránek naleznete zadání pro vzorové projekty (úkoly), na kterých si ověříte své získané znalosti a dovednosti pro tvorbu návrhu plošných spojů pomocí softwaru Eagle Light.

Následující knihovnu *.lbr nejdříve extrahujte a pak vložte do C:\Program Files\EAGLE-6.5.0\lbr\vlastni knihovny\ nebo C:\Program Files (x86)\EAGLE-6.5.0\lbr\vlastni knihovny\, složku vlastni knihovny musíte samozřejmě nejdříve vytvořit.

• vzorove_projekty_knihovna.zip - Upravena knihovna součástek pro tvorbu vzorových projektů.

P04 - Klopný obvodu s časovačem IO 555

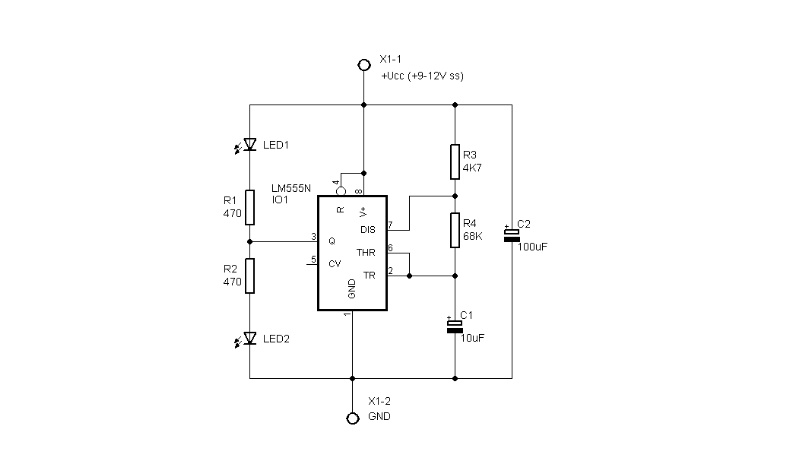

Obvod je verzí klasického zapojení IO 555 jako multivibrátoru (klasický astabilní klopný obvod). Dobu časové prodlevy mezi jednotlivým klikáním LED1 a LED2 lze měnit za pomocí změny hodnot součástek rezistoru R3 a kondenzátoru C1...

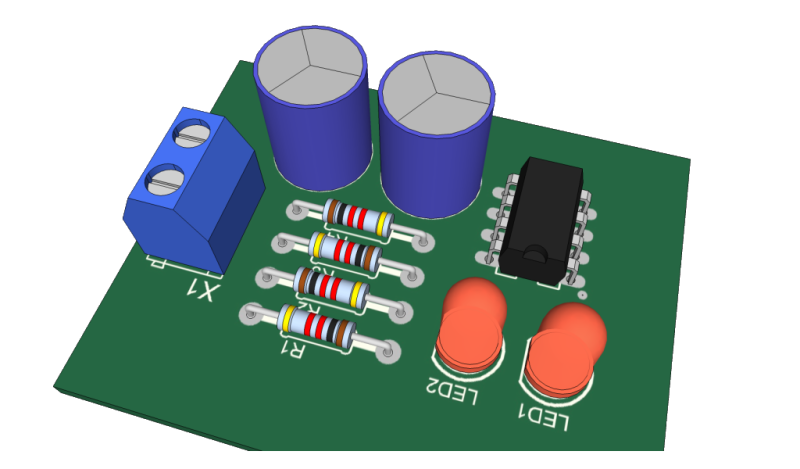

Dané schéma překreslete v editoru schématu programu Eagle. Z knihovny vyberte součástky dle seznamu a vytvořte návrh plošného spoje. Vytvořený projekty podle zadání a dodržení veškerých zásad odevzdejte svému vyučujicímu.
