Projekty

V této sekci stránek naleznete zadání pro vzorové projekty (úkoly), na kterých si ověříte své získané znalosti a dovednosti pro tvorbu návrhu plošných spojů pomocí softwaru Eagle Light.

Následující knihovnu *.lbr nejdříve extrahujte a pak vložte do C:\Program Files\EAGLE-6.5.0\lbr\vlastni knihovny\ nebo C:\Program Files (x86)\EAGLE-6.5.0\lbr\vlastni knihovny\, složku vlastni knihovny musíte samozřejmě nejdříve vytvořit.

• vzorove_projekty_knihovna.zip - Upravena knihovna součástek pro tvorbu vzorových projektů.

P03 - Astabilní klopný obvod

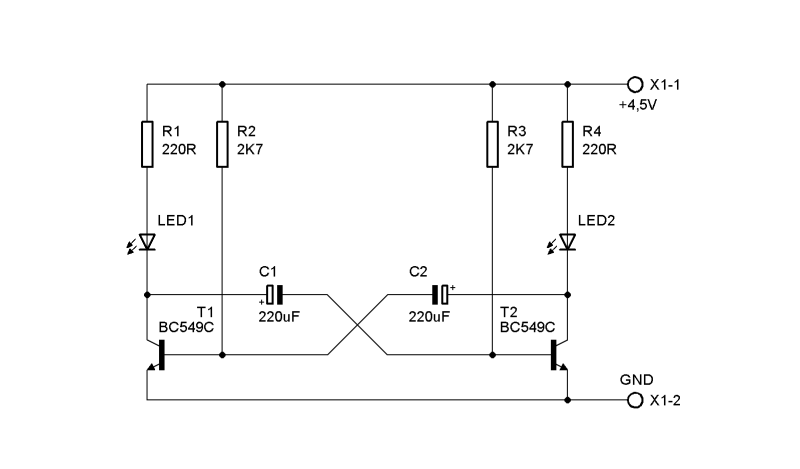

Za předpokladu, že po připojení na zdroj napětí T2 nevede a T1 vede a C2 je nabitý, se následně C2 vybíjí přes rezistor R2. Začne se uzavírat T1 a přes diodu D1 se nabíjí C1 a tranzistor T2 se otevírá. V dalším cyklu T1 nevede a T2 vede a současně je nabitý C1. Tento se začne vybíjet přes R3, T2 se uzavírá a přes D2 se začne nabíjet C2. Děj se stále opakuje...

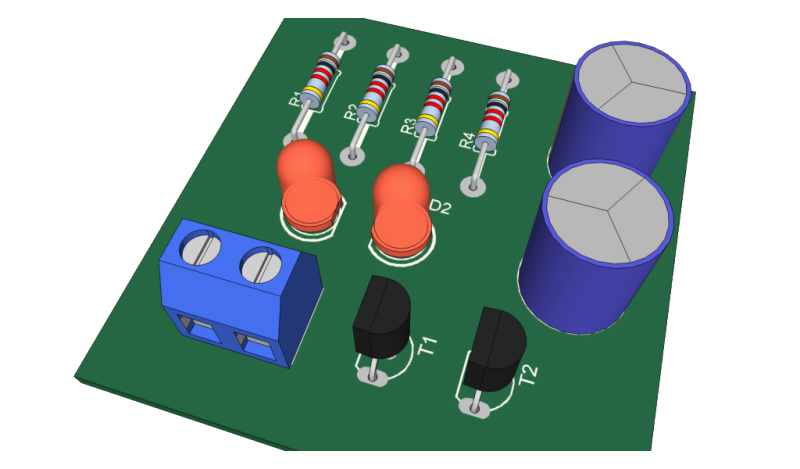

Dané schéma překreslete v editoru schématu programu Eagle. Z knihovny vyberte součástky dle seznamu a vytvořte návrh plošného spoje. Vytvořený projekty podle zadání a dodržení veškerých zásad odevzdejte svému vyučujicímu.
